ast::FuncBlock类 参考

#include <FuncBlock.hpp>

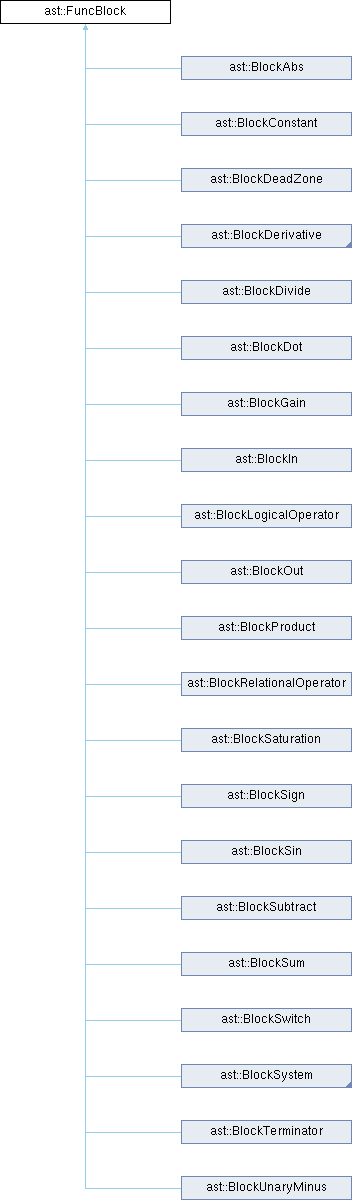

类 ast::FuncBlock 继承关系图:

Public 成员函数
virtual errc_t	run (const SimTime &simTime)=0
const std::vector< DataPort > &	getInputPorts () const
std::vector< DataPort > &	getInputPorts ()
const std::vector< DataPort > &	getOutputPorts () const
std::vector< DataPort > &	getOutputPorts ()
size_t	getNumInputPorts () const
size_t	getNumOutputPorts () const
DataPort *	getInputPort (StringView portName)
DataPort *	getOutputPort (StringView portName)
DataPort *	getInputPort (size_t portIndex)
DataPort *	getOutputPort (size_t portIndex)
DataPort::EValueType	getInputPortDataType (size_t portIndex)
DataPort::EValueType	getOutputPortDataType (size_t portIndex)
void *	getInputPortSignal (size_t portIndex)
void *	getOutputPortSignal (size_t portIndex)
double *	getInputPortRealSignal (size_t portIndex)
double *	getOutputPortRealSignal (size_t portIndex)
int	getInputPortWidth (size_t portIndex)
int	getOutputPortWidth (size_t portIndex)

静态 Public 成员函数
static errc_t	connect (FuncBlock *src, StringView srcPortName, FuncBlock *dst, StringView dstPortName)
static errc_t	connect (FuncBlock *src, size_t srcPortIndex, FuncBlock *dst, size_t dstPortIndex)

Protected 属性
std::vector< DataPort >	inputPorts_
std::vector< DataPort >	outputPorts_

详细描述

函数块/功能块

函数块是一个基本的计算单元，用于执行特定的数学或逻辑操作。 每个函数块都有输入端口和输出端口，用于接收和发送信号。 在函数块中，信号指的是指向数据的指针

输入和输出信号可以与其他函数块的端口进行连接，形成信号流/数据流。 函数块的具体计算逻辑由派生类实现。

成员函数说明

connect() [1/2]

errc_t ast::FuncBlock::connect ( FuncBlock * src, size_t srcPortIndex, FuncBlock * dst, size_t dstPortIndex )

static

连接函数块的端口

参数

src	源函数块
srcPortIndex	源端口索引
dst	目标函数块
dstPortIndex	目标端口索引

返回

错误码

connect() [2/2]

errc_t ast::FuncBlock::connect ( FuncBlock * src, StringView srcPortName, FuncBlock * dst, StringView dstPortName )

static

连接函数块的端口

参数

src	源函数块
srcPortName	源端口名称
dst	目标函数块
dstPortName	目标端口名称

返回

错误码

getInputPort() [1/2]

DataPort * ast::FuncBlock::getInputPort

(

size_t

portIndex

)

获取输入端口

参数

portIndex

端口索引

返回

输入端口指针

getInputPort() [2/2]

DataPort * ast::FuncBlock::getInputPort

(

StringView

portName

)

获取输入端口

参数

portName

端口名称

返回

输入端口指针

getInputPortDataType()

DataPort::EValueType ast::FuncBlock::getInputPortDataType

(

size_t

portIndex

)

获取输入端口数据类型

参数

portIndex

端口索引

返回

输入端口数据类型

getInputPortRealSignal()

double * ast::FuncBlock::getInputPortRealSignal

(

size_t

portIndex

)

获取输入端口实数值信号

参数

portIndex

端口索引

返回

输入端口实数值信号指针

getInputPorts()

const std::vector< DataPort > & ast::FuncBlock::getInputPorts ( ) const

inline

获取输入端口

参数

ports

输入端口向量

getInputPortSignal()

void * ast::FuncBlock::getInputPortSignal

(

size_t

portIndex

)

获取输入端口信号

参数

portIndex

端口索引

返回

输入端口信号指针

getInputPortWidth()

int ast::FuncBlock::getInputPortWidth

(

size_t

portIndex

)

获取输入端口宽度

参数

portIndex

端口索引

返回

输入端口宽度

getNumInputPorts()

size_t ast::FuncBlock::getNumInputPorts ( ) const

inline

获取输入端口数量

返回

输入端口数量

getNumOutputPorts()

size_t ast::FuncBlock::getNumOutputPorts ( ) const

inline

获取输出端口数量

返回

输出端口数量

getOutputPort() [1/2]

DataPort * ast::FuncBlock::getOutputPort

(

size_t

portIndex

)

获取输出端口

参数

portIndex

端口索引

返回

输出端口指针

getOutputPort() [2/2]

DataPort * ast::FuncBlock::getOutputPort

(

StringView

portName

)

获取输出端口

参数

portName

端口名称

返回

输出端口指针

getOutputPortDataType()

DataPort::EValueType ast::FuncBlock::getOutputPortDataType

(

size_t

portIndex

)

获取输出端口数据类型

参数

portIndex

端口索引

返回

输出端口数据类型

getOutputPortRealSignal()

double * ast::FuncBlock::getOutputPortRealSignal

(

size_t

portIndex

)

获取输出端口实数值信号

参数

portIndex

端口索引

返回

输出端口实数值信号指针

getOutputPorts()

const std::vector< DataPort > & ast::FuncBlock::getOutputPorts ( ) const

inline

获取输出端口

参数

ports

输出端口向量

getOutputPortSignal()

void * ast::FuncBlock::getOutputPortSignal

(

size_t

portIndex

)

获取输出端口信号

参数

portIndex

端口索引

返回

输出端口信号指针

getOutputPortWidth()

int ast::FuncBlock::getOutputPortWidth

(

size_t

portIndex

)

获取输出端口宽度

参数

portIndex

端口索引

返回

输出端口宽度

run()

virtual errc_t ast::FuncBlock::run ( const SimTime & simTime )

pure virtual

计算函数块

参数

simTime

仿真时间

返回

错误码

在 ast::BlockAbs, ast::BlockConstant, ast::BlockDeadZone, ast::BlockDivide, ast::BlockDot, ast::BlockGain, ast::BlockGravity, ast::BlockIn, ast::BlockLogicalOperator, ast::BlockMotion, ast::BlockOut, ast::BlockProduct, ast::BlockRelationalOperator, ast::BlockSaturation, ast::BlockSign, ast::BlockSin, ast::BlockSubtract, ast::BlockSum, ast::BlockSwitch, ast::BlockSystem, ast::BlockTerminator, ast::BlockThirdBody, ast::BlockTransform, ast::BlockTwoBody , 以及 ast::BlockUnaryMinus 内被实现.

---

该类的文档由以下文件生成:

• src/AstCore/Propagator/HPOP/FuncBlock.hpp
• src/AstCore/Propagator/HPOP/FuncBlock.cpp
