航天仿真工具SPICE概览

space-ast2026/2/13大约 8 分钟

航天仿真工具SPICE概览

SPICE仿真工具是什么

SPICE是NASA的导航和辅助信息设施 (NAIF, The Navigation and Ancillary Information Facility)提供的一套信息系统，专为航天任务设计，用于协助科学家规划太空任务并分析从这些任务中获取的数据。

SPICE仿真工具的核心功能

SPICE库提供了丰富的航天动力学功能，主要包括：

  • 位置和速度计算：计算行星、彗星、小行星、航天器等的位置和速度
  • 形状和姿态计算：计算各类天体的形状、姿态指向，以及航天器及其子机构的姿态
  • 仪器视场计算：计算仪器视场在目标天体表面上的覆盖范围
  • 时间系统转换：支持多种时间系统(UTC、TT、TDB等)之间的精确转换
  • 坐标系转换：支持不同天文坐标系之间的转换
  • 天文事件计算：计算各类天文事件、航天器飞行任务中关键事件的发生时间以及相关参数。

SPICE内核组件与数据文件

SPICE工具由多个内核模块组成，每种内核模块提供相应的内核数据文件和对应的函数接口，用于处理不同类型的数据。

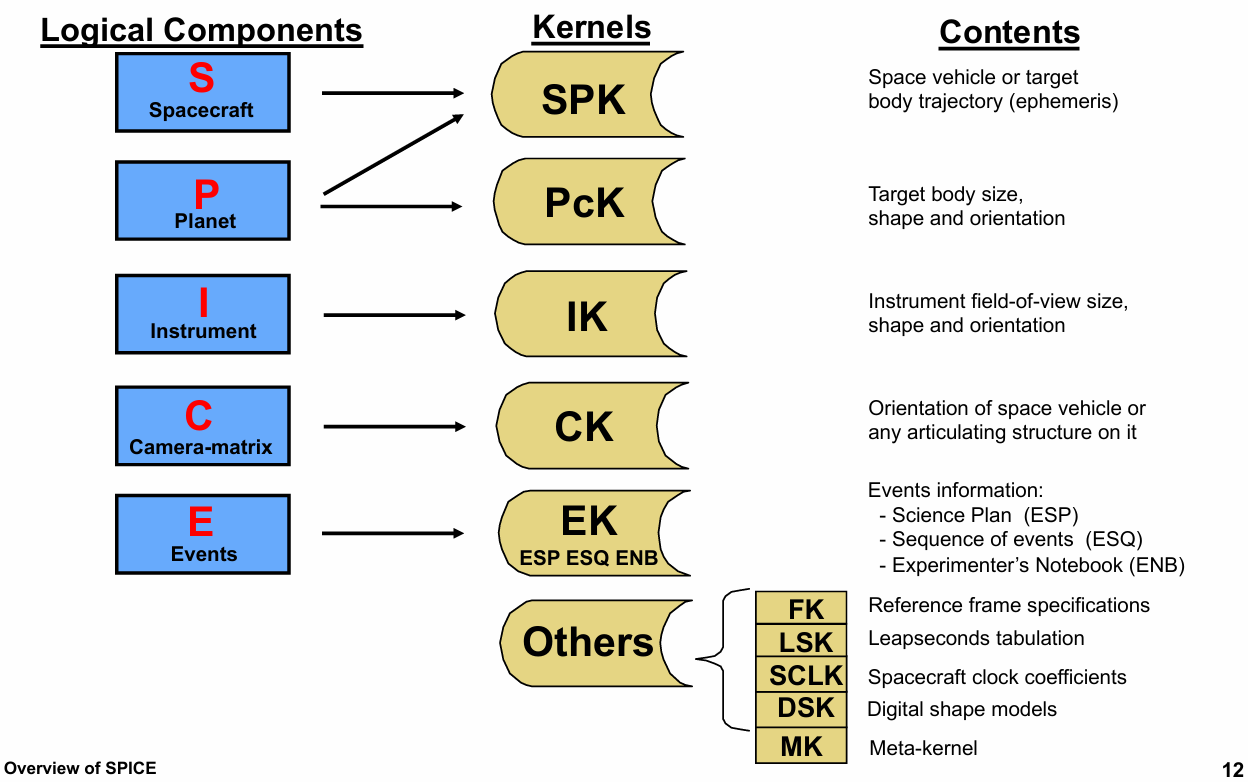

SPICE内核模块与数据文件
SPICE内核模块与数据文件

SPICE的内核数据文件通常以.bsp、.bpc、.tpc、.tf、.tls等扩展名结尾，内核数据文件是SPICE工具运行的数据基础，需要用户下载并加载到SPICE环境中，具体包括以下几类：

内核全称核心用途备注
SPKSpacecraft and Planet Kernel天体/航天器位置速度（星历）天文星历（如DE430）
PCKPlanetary Constants Kernel天体的物理参数：质量、形状、自转、重力场等来自IAU等科学组织
文本型(.tpc)
二进制型(.bpc)
IKInstrument Kernel仪器视场几何参数（形状、尺寸、指向）来自仪器制造商
CKC-Matrix Kernel航天器/部件姿态（四元数/矩阵）按时间连续或离散存储
EKEvents Kernel任务事件：ESP(计划)、ESQ(指令)、ENB(日志)使用较少
FKFrame Kernel参考系定义及转换关系（固定/动态）来自任务设计团队
LSKLeapseconds Kernel闰秒表，用于UTC ↔ TDB/ET转换来自IERS
扩展名.tls
SCLKSpacecraft Clock Kernel航天器时钟与ET的转换系数来自工程遥测
扩展名.tsc
DSKDigital Shape Kernel数字形状模型（曲面细分、数字高程模型）来自科学团队
扩展名.bds
开发中
MKMeta Kernel元内核，列出需加载的内核集合（文本文件）用户自建
便于批量加载

注：内核文件格式跨平台可移植，且支持选择性加载

可以发现SPICE这个名称就是前6种内核首字母缩写

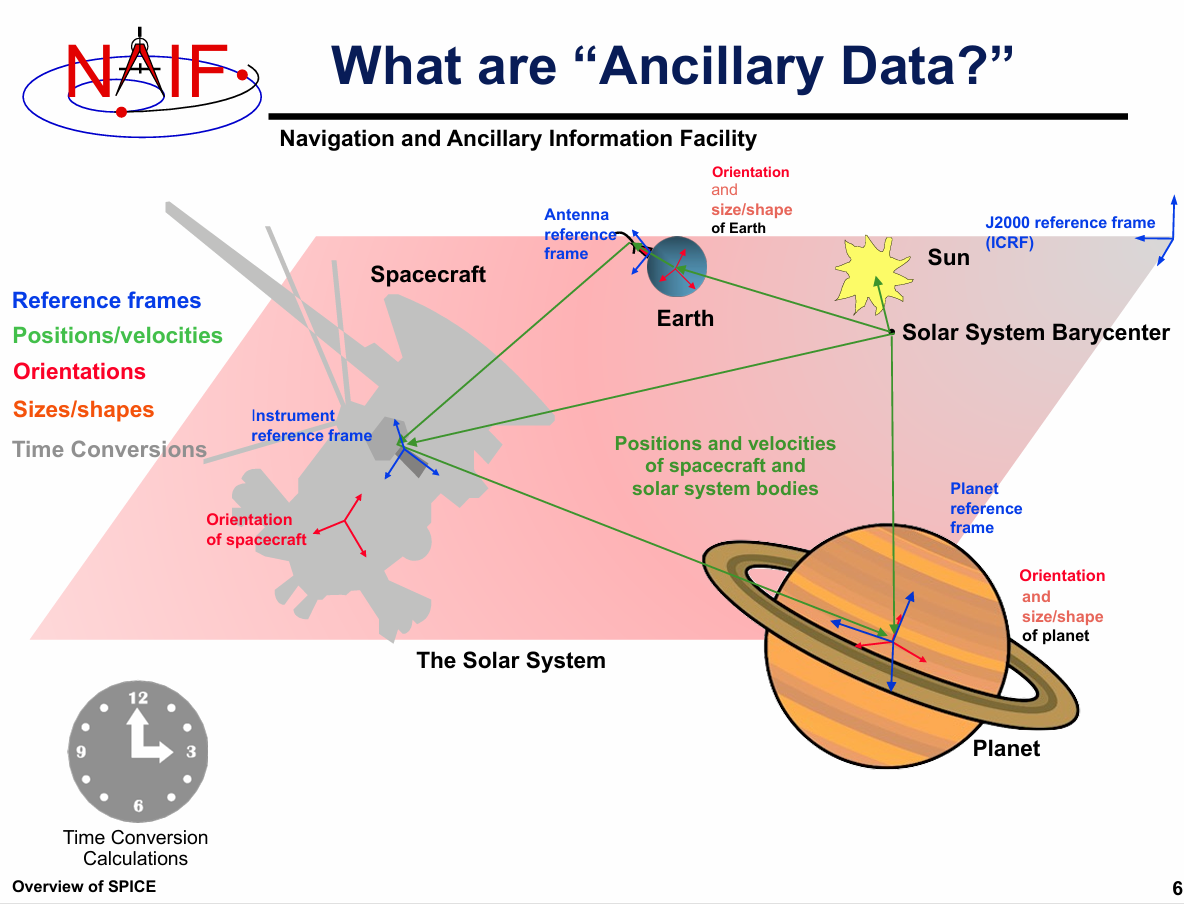

辅助数据
辅助数据

这些内核数据又被SPICE称为辅助数据，可以从NAIF的内核数据文件页面下载所需的数据文件。

SPICE所处理的辅助数据来源于航天任务各参与方：

  • 航天器本身：遥测姿态、时钟、工程状态
  • 任务控制中心：定轨结果、指令序列、事件计划
  • 仪器研制团队：视场定义、姿态指向
  • 科学组织：天体历表、形状模型、物理常数

NASA的NAIF将这些异构、多源的辅助数据进行标准化打包，形成上述内核文件，并提供SPICE工具给科学家与工程师统一调用。此外，在航天任务结束后，会将相关的辅助数据文件归档存储，便后续分析与研究。

安装SPICE

SPICE的下载界面提供了多种编程语言的实现，包括C、Fortran、IDL、Matlab、Java等。

C和Fortran版本需要下载并手动编译，对于Python用户，可以直接使用SpiceyPy库：

pip install spiceypy

基础使用示例

时间系统转换

SPICE支持多种时间系统之间的转换，包括UTC(协调世界时)、TT(地球时)、TDB(质心动力学时)和ET(星历时间)等。以下是时间系统转换的示例：

详情
#include <iostream>
#include <string>
#include <iomanip>

#include "SpiceUsr.h"
#include "SpiceZfc.h"

int main() {
    std::cout << std::setprecision(15);

    // 加载内核数据文件
    furnsh_c("kernels/lsk/naif0012.tls");

    // 1. UTC字符串转换为ET(Ephemeris Time)
    std::string utc_str = "2023-01-01T12:00:00.000";
    SpiceDouble et;
    str2et_c(utc_str.c_str(), &et);
    std::cout << "ET: " << et << " 秒" << std::endl;

    // 2. ET转换为UTC字符串
    SpiceChar utc_out[32];
    // "C"表示日历格式，3表示毫秒精度
    et2utc_c(et, "C", 3, sizeof(utc_out), utc_out);
    std::cout << "UTC时间: " << utc_out << std::endl;

    // 3. TAI转换为TT时间
    // 相对于J2000.0的秒数
    double tai = 1000;
    double tt = tai;
    ttrans_("TAI", "TDT", &tt, 3, 3);
    std::cout << "TT时间: " << tt << " 秒" << std::endl;

    // 4. TT时间转换为TDB时间
    double tai_out = tt;
    ttrans_("TDT", "TDB", &tai_out, 3, 3);
    std::cout << "TDB时间: " << tai_out << " 秒" << std::endl;
    return 0;
}

获取行星视位置

以下是一个使用SpiceyPy的简单示例，演示如何获取考虑光行差后的行星位置：

详情
import spiceypy as sp

# 加载所需的内核文件
sp.furnsh([
    'kernels/lsk/naif0012.tls',   #  闰秒数据内核(LSK)
    'kernels/spk/de430.bsp'       #  行星DE星历数据内核(SPK)
])

# 设置时间
target = 'Mars Barycenter'          #  目标天体(火星系质心，与火星质心很接近)
observer = 'Earth'                  #  观测者(地球)
reference_frame = 'J2000'           #  参考坐标系(J2000)
aberration_correction = 'LT+S'      #  光行差修正项(aberration correction)

# 转换时间为ET(Ephemeris Time)
date_str = 'July 4, 2003 11:00 AM PST'
et = sp.str2et(date_str)

# 获取火星相对于地球的位置
position, light_time = sp.spkpos(target, et, reference_frame, aberration_correction, observer)

print(f"{date_str}时\n火星系质心相对于地球的位置(km): {position}")
print(f"光行时(s): {light_time}")

# 卸载内核文件
sp.kclear()

天体姿态计算

天体姿态计算用于确定天体的指向和自转状态，SPICE通过CK内核文件提供天体姿态数据。以下是计算天体姿态的示例：

详情
import spiceypy as sp
import numpy as np

# 加载所需内核
sp.furnsh('kernels/lsk/naif0012.tls')
sp.furnsh('kernels/pck/pck00011.tpc')

# 设置参数
from_frame = 'IAU_EARTH'  # 源坐标系
to_frame = 'J2000'        # 目标坐标系

# 时间转换
date_str = '2013-01-01T12:00:00'
et = sp.utc2et(date_str)

# 获取姿态矩阵（方向余弦矩阵）
rot_mat = sp.pxform(from_frame, to_frame, et)
print(type(rot_mat))

print(f"{date_str}时，{from_frame}到{to_frame}的方向余弦矩阵:\n{np.array(rot_mat).reshape(3, 3)}")

# 计算欧拉角（ZYX顺序）
euler_angles = sp.m2eul(np.array(rot_mat).reshape(3, 3), 3, 2, 1)
print(f"对应的欧拉角(ZYX, 度): {[angle * 180 / np.pi for angle in euler_angles]}")

# 卸载内核
sp.kclear()

坐标系转换

SPICE支持多种天文坐标系之间的转换，包括J2000、IAU_Mars、IAU_EARTH等。

  • sp.sxform函数可以计算两个坐标系之间的6x6的转换矩阵，用于转换位置和速度6维向量。

  • sp.pxform函数可以计算两个坐标系之间的3x3的转换矩阵，用于转换位置3维向量。

详情
import spiceypy as sp
import numpy as np

# 加载所需内核
sp.furnsh('kernels/lsk/naif0012.tls')
sp.furnsh('kernels/pck/pck00011.tpc')

# 设置参数
from_frame = 'IAU_EARTH'  # 源坐标系
to_frame = 'J2000'        # 目标坐标系

# 时间转换
date_str = '2013-01-01T12:00:00'
et = sp.utc2et(date_str)

# 获取坐标转换矩阵(6 x 6)
rot_mat = sp.sxform(from_frame, to_frame, et)

# 坐标转换
state_ecf = [-1000.0, 2000.0, 5000.0, 1.0, -0.5, 2.0]  # x,y,z, vx,vy,vz
state_j2000 = rot_mat @ state_ecf

print(f"ecf坐标: {state_ecf}")
print(f"J2000坐标: {state_j2000}")

天文事件计算

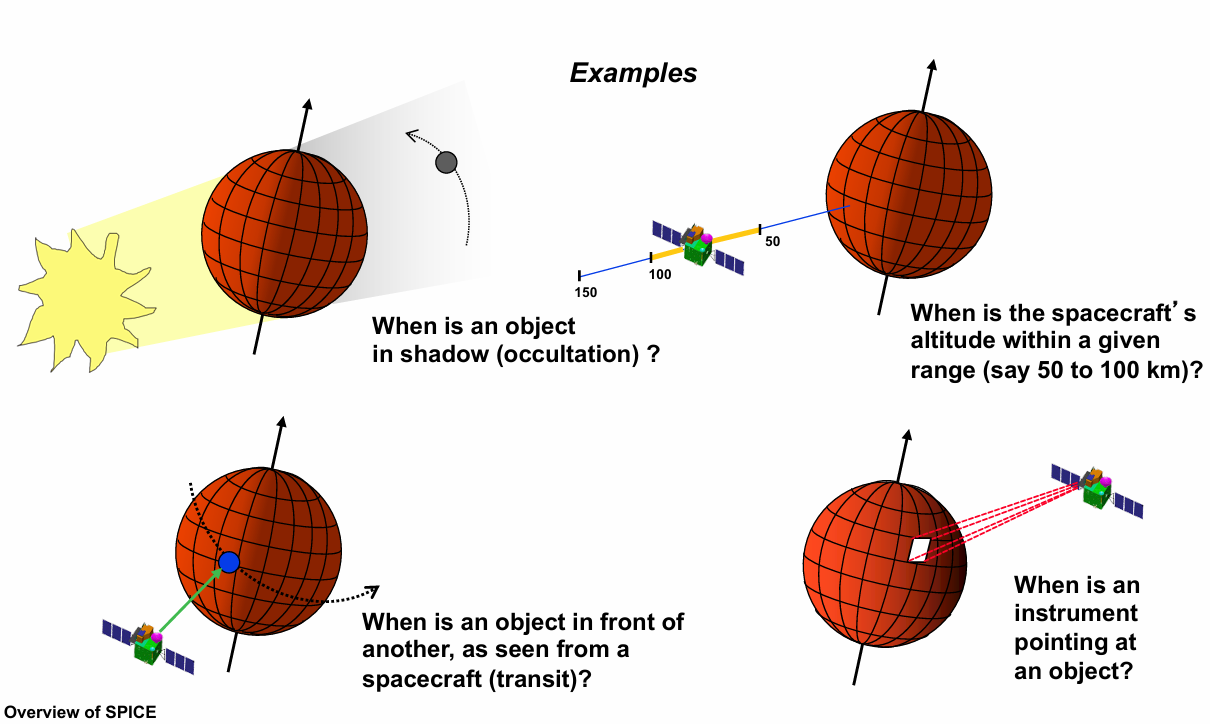

天文事件
天文事件

SPICE的几何查找器功能（Geometry Finder）可以用于任务规划与科学任务窗口分析，SPICE工具提供了大量以gf开头函数用于计算天文事件。下表展示了SPICE里的一部分函数，用于求解满足特定约束条件的天文事件时间窗口：

事件计算函数约束类型详细描述
gfdist距离条件计算满足相对距离约束的时间窗口。
gffove
gfrfov
gftfov		视场条件计算满足视场约束的时间窗口
gfilum光照条件计算满足光照角约束的时间窗口
gfocce
gfoclt		遮挡条件计算满足遮挡条件的时间窗口
gfpa相位角条件太阳-目标-观测者之间的夹角满足指定约束的时间窗口
gfposc位置条件计算满足位置约束的时间窗口
gfrr距离速率相对距离速率约束的时间窗口
gfsep角度条件两个天体在天空中的分开角度满足指定约束的时间窗口
gfsubc星下点条件计算满足星下点坐标约束的时间窗口
gfevent自定义约束计算满足用户自定义约束的时间窗口
详情
import spiceypy as sp

# 加载内核
sp.furnsh('kernels/lsk/naif0012.tls')
sp.furnsh('kernels/spk/de430.bsp')
sp.furnsh('kernels/pck/pck00011.tpc')

et0 = sp.str2et("2007 JAN 01 00:00:00 TDB")
et1 = sp.str2et("2007 APR 01 00:00:00 TDB")
cnfine = sp.cell_double(2)
sp.wninsd(et0, et1, cnfine)
result = sp.cell_double(1000)

# 计算月球与地球之间的距离大于 400000 km 的时间间隔
sp.gfdist(
    "moon", "none", "earth", ">", 400000, 0.0, sp.spd(), 1000, cnfine, result
)

count = sp.wncard(result)
results = []
# 遍历结果，将每个时间间隔的左右端点转换为字符串并添加到 results 列表中
for i in range(0, count):
    left, right = sp.wnfetd(result, i)
    timstr_left = sp.timout(
        left, "YYYY-MON-DD HR:MN:SC.###### (TDB) ::TDB ::RND", 41
    )
    timstr_right = sp.timout(
        right, "YYYY-MON-DD HR:MN:SC.###### (TDB) ::TDB ::RND", 41
    )
    results.append(timstr_left)
    results.append(timstr_right)

# 打印结果
print(*results, sep='\n')

sp.kclear()

总结

SPICE库是NASA开发的一个重要工具，为科学家和工程师提供了强大的航天仿真计算能力，可以为各类航天任务提供支持，包括：

  • 行星探测任务
  • 深空导航与通信
  • 天文观测数据分析
  • 航天任务数据归档
